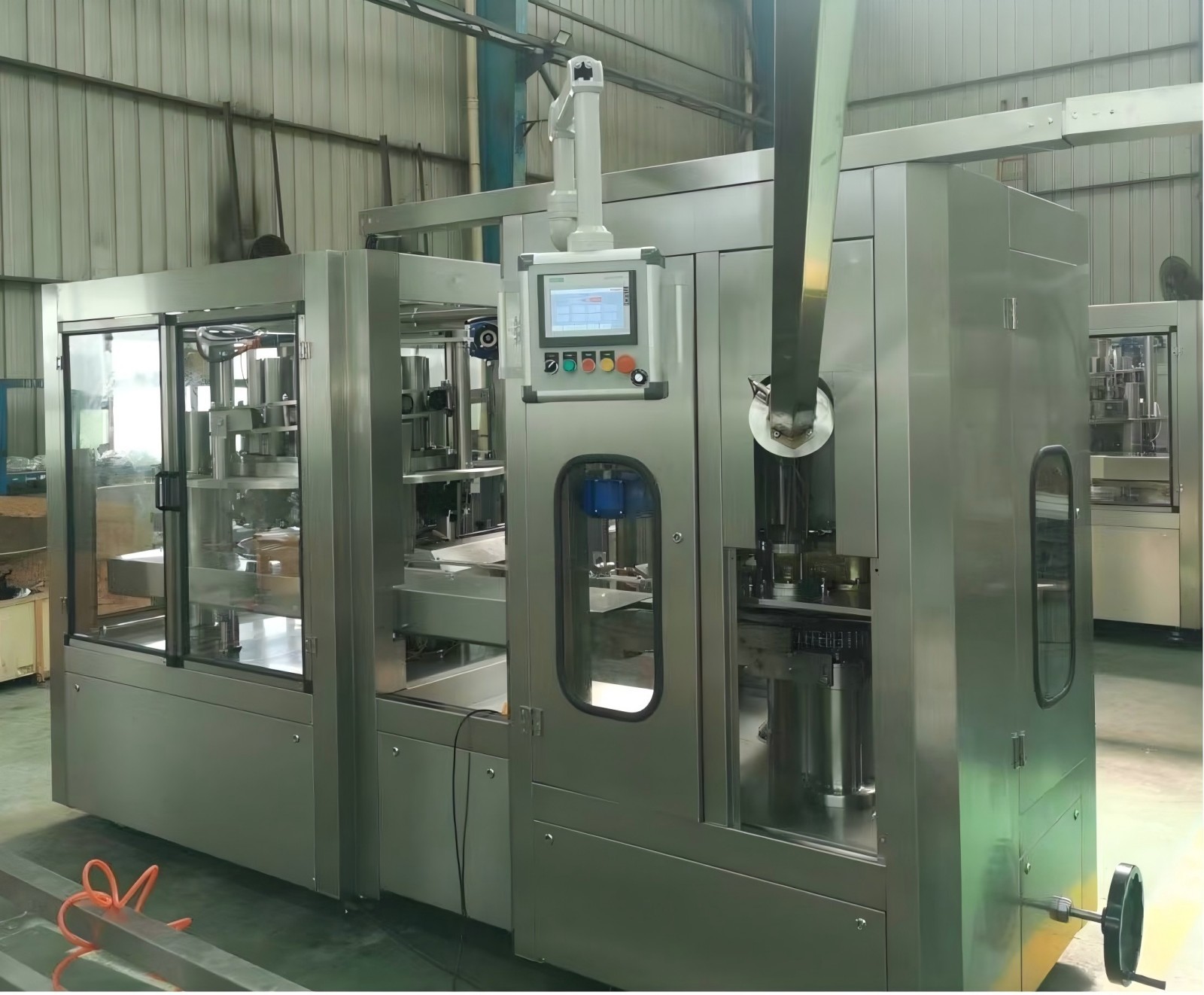

Macchina di riempimento e cucitura della pasta di pomodoro per lattine di latta di dimensioni da 70 g a 3 kg Capacità o velocità da 50CPM a 600CPM

Macchina di riempimento di pasta di pomodoro per lattine

Cornice

• La piastra del tavolo da lavoro deve essere realizzata in materiale Q235 con uno spessore di δ 35;
• Il telaio della trave adotta un tubo quadrato in acciaio inossidabile 201;
• La piattaforma deve essere trasformata in un piano complessivo di δ 30 attraverso una fresatrice a portiere dopo la saldatura complessiva e la piattaforma deve essere piatta senza concavità-convessione;
• La tabella è coperta da un pannello in acciaio inossidabile SUS304 per la prevenzione della ruggine.

Dispositivo di alimentazione della bomboletta vuota

• 2 metri di lunghezza di nastro trasportatore di entrata e uscita, piastra laterale SUS304;
• una capacità di accensione superiore a 50 W;
• rilevamento della bombola in entrata (adattare automaticamente la velocità di funzionamento dell'apparecchiatura in base alle condizioni della bombola in entrata), dispositivo di intercettazione automatico della bombola.

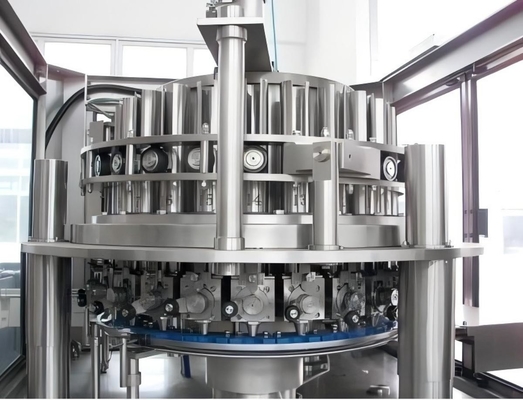

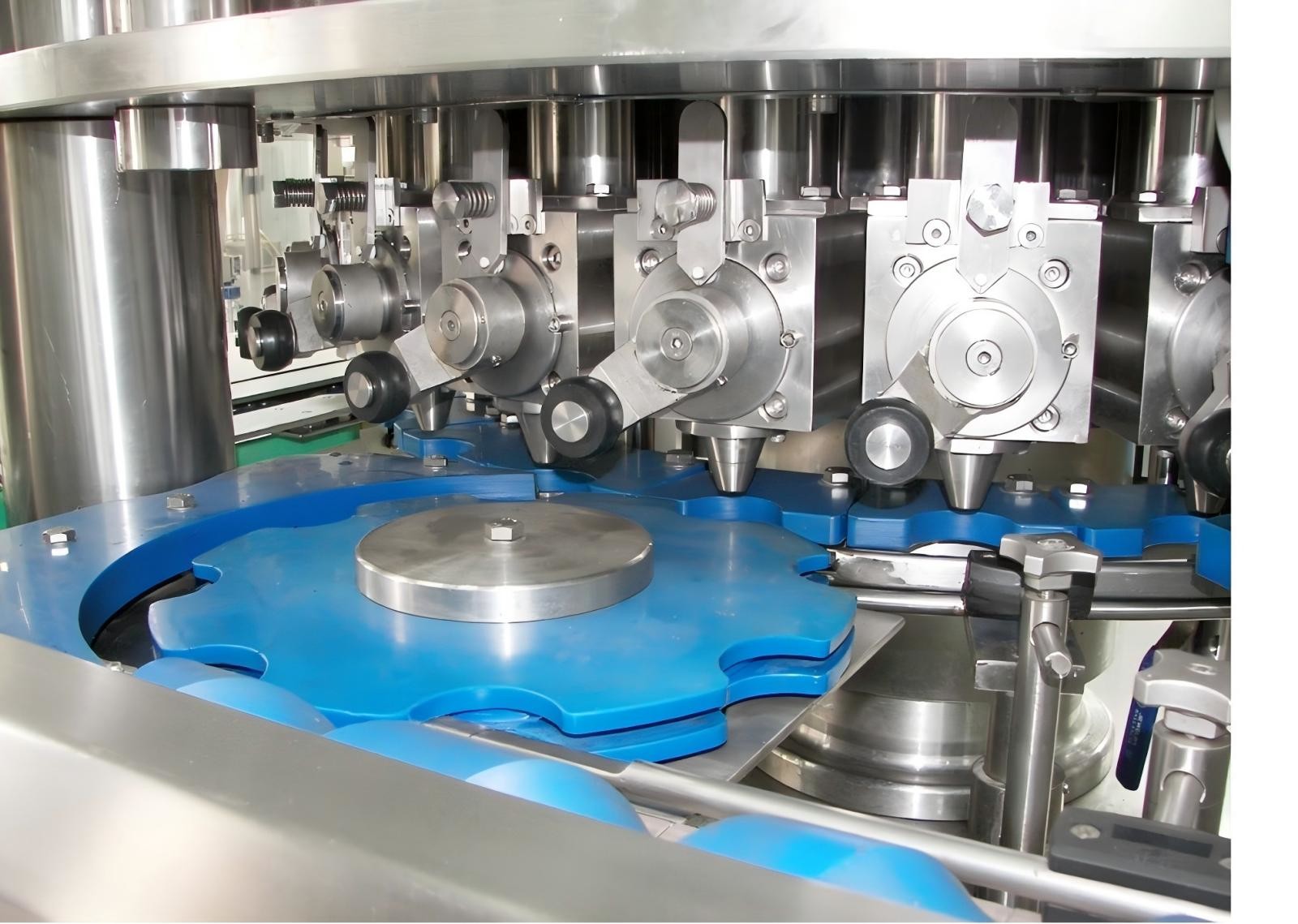

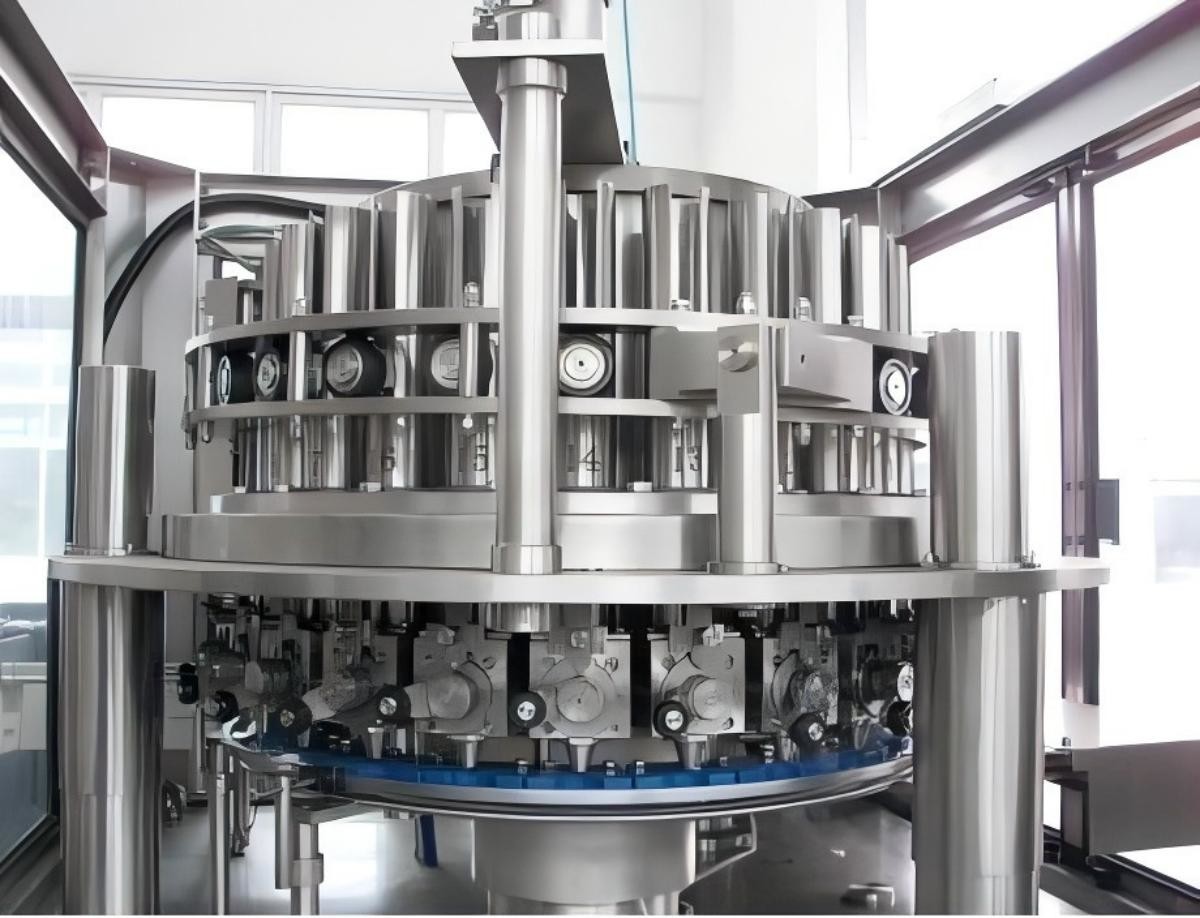

Sistema di riempimento

• Il cilindro del pistone è lavorato con tubo di affinamento personalizzato SUS304, con parete interna liscia e finitura di 0,4-0.8. è resistente alla corrosione e all'abrasione;
• Il nucleo della valvola è lavorato con SUS304, la superficie è indurita con HRC45-50, e viene aggiunta la rottura rotonda esterna, e la finitura è 0.8Gli anelli di teflon situati sulle estremità anteriore e posteriore proteggono il nucleo della valvola dall'attrito diretto con il sedile della valvola;
• Il sedile della valvola SUS304 è integralmente fuso, arrotondato all'interno, con una finitura di 0.8Gli anelli di teflon situati sulle estremità anteriore e posteriore proteggono il nucleo della valvola dall'attrito diretto con la canna del pistone.
• La canna del pistone è realizzata in SUS304, con un design di sezione di sigillo rimovibile, che può regolare leggermente il volume di riempimento.Anelli guida in teflone alle estremità superiore e inferiore proteggono la canna del pistone da attrito diretto con il pistone;
• L'installazione rapida del nucleo della valvola del blocco di pressione a molla, che può estrarre rapidamente e facilmente il nucleo della valvola e facilitare la pulizia;
• Ruota guida speciale di gomma rivestita di pistoni, resistente all'usura.

Prodotti tramoggia e sistema di guida

• il blocco cilindrico è realizzato in SUS304;
• Il sedile dell'albero principale è realizzato in materiale SUS304 e il cuscinetto è l'albero di Harbin;
• Il cuscinetto di trasmissione adotta un cuscinetto a rotazione personalizzato e la maggior parte del peso della macchina di riempimento è sostenuta dal cuscinetto a rotazione, in modo da garantire un funzionamento stabile di tutta la macchina,assicurare un riempimento accurato, ridurre il carico sull'albero principale e prolungare la vita utile dell'attrezzatura;
• La bombola di materiale può essere dotata di un dispositivo di isolamento della bobina e di un dispositivo di miscelazione;
• SUS 304 Valvola a sfera pneumatica in acciaio inossidabile;
• Tubo ad alta pressione alimentare

• Il volume di riempimento è regolato elettricamente e dotato di ruota manuale per una regolazione fine;
• L'altezza di riempimento è regolabile elettricamente e dotata di una ruota manuale per una regolazione fine;
• Il dispositivo di commutazione di riempimento adotta la lavorazione della base della piastra in acciaio inossidabile ispessita, i blocchi di guida PTFE superiori e inferiori, l'interruttore di controllo del cilindro, stabile e durevole.

Sistema di controllo

• Determinazione della condizione del cisterna in entrata: se il serbatoio in entrata è discontinuo, il serbatoio decelera automaticamente e si interrompe;
• Can-off senza can;
• Tagliare le lattine e non aprire la valvola quando la bombola è a bassa temperatura;
• Riduzione della velocità e taglio delle lattine in caso di basso livello di liquido;
• rilevamento della temperatura del tubo di alimentazione, non alimentazione se la temperatura non soddisfa i requisiti fissati;
• Nessun riempimento senza lattina, valvola di accensione/spena automatica;
• Il sensore di temperatura adotta il marchio LEG e il sensore fotoelettrico il marchio stock in Germania.

Can Seamer

Cornice

• piastra di base Q235, δ 30 piastra intera, con finitura nel piano complessivo di δ 28, la superficie del tavolo è piatta senza concavità-convessione;
• pannello operativo Q235, δ 40 piastra intera, finitura in δ 38 piano complessivo, superficie piana senza concavo-convesso; copertura pannello in acciaio inossidabile per la prevenzione della ruggine;
• Piastra intermedia SUS304, δ 18 piastra intera, con finitura in δ 16 piano generale, superficie piana senza concavità-convessione;
• Piastra superiore Q235, δ 30 piastra intera, che termina nel piano complessivo di δ 28, la superficie del tavolo è piatta senza concava-convessa.

• il materiale SUS304 (4 pezzi) è adottato per il fusione di sollevamento;
• La barra di vite di sollevamento è realizzata in materiale H62 (4 pezzi);
• Regolazione elettrica con ruota manuale per regolazione fine.

Torretta superiore

• Fusione integrale T300, lavorazione di precisione;
• Tutti i cuscinetti sono importati con imballaggi originali come SKF/NSK/INA/IKO/FAG;
• L'albero a mandrino e l'albero motore sono realizzati in materiale 38CrMoAlA, resistente alle alte temperature, alle alte pressioni e alla corrosione;
• Taiwan ha prodotto rulli e mandrini;
• copertura protettiva in acciaio inossidabile;
• Cam adotta 20crMnTi, HRC55-60 indurito sotto vuoto.

Torretta inferiore

• Forgia e lavorazione di precisione del materiale SUS304;
• Il cilindro di supporto è realizzato in materiale ZQSn10-1 e il manico del cilindro è realizzato in materiale SUS304;
• Piastra di supporto rimovibile per una sostituzione rapida e comoda;
• La cam è realizzata in materiale 20crMnTi e indurito sotto vuoto HRC55-60.
• Copertura protettiva in acciaio inossidabile.

Sistema di alimentazione in scatola

• Catena di spinta laterale in acciaio inossidabile personalizzata;
• per il trasporto di veicoli a motore a motore a motore;
• Ø30 Interruttore fotoelettrico malato ad alta precisione;
• Alloggiamento integrale in acciaio inossidabile.

Sistema di caduta dei coperchi

• SUS304 polito per tappi;
• cilindro SUS304 per coperchi;
• coperchi speciali ad alta velocità che separano la scatola di cambio;
• Nessun rilevamento dei coperchi per lo slot di stoccaggio dei coperchi (allarme e spegnimento senza coperchi);
• Determinazione della caduta del coperchio (allarme e spegnimento se c'è una lattina senza coperchio).

Guida a motore

• motori ABB o Siemens;
• riduttore QIANGZHU;
• Fabbricazione di motore universale.

Sistema di controllo

• rilevamento all'ingresso della lattina e coperchio automatico di alimentazione per la lattina in entrata;
• rilevamento dei coperchi in magazzino, blocco delle lattine se non ci sono coperchi;
• rilevamento delle lattine bloccate (≤ 3 lattine);
• il sensore fotoelettrico deve essere di marca tedesca SICK;
• apparecchiature di controllo in acciaio inossidabile;
• un'unità di comando di sospensione indipendente;
• una speciale scatola elettrica a pulsanti per la messa in servizio;
• Siemens PLC, schermo touch Weinview;
• Convertitore di frequenza Danfoss;
• apparecchiature Schneider a bassa tensione;
• componenti pneumatici SMC o AIRTAC;
• Relai di livello professionale;
• Modulo remoto (in grado di diagnosticare e modificare programmi da remoto);
• Tutti i parametri delle apparecchiature elettriche e dei sensori sono visualizzati sullo schermo touch per la diagnosi e la regolazione.

manuale operativo;

Disegno di installazione;

Strumenti di attacco
