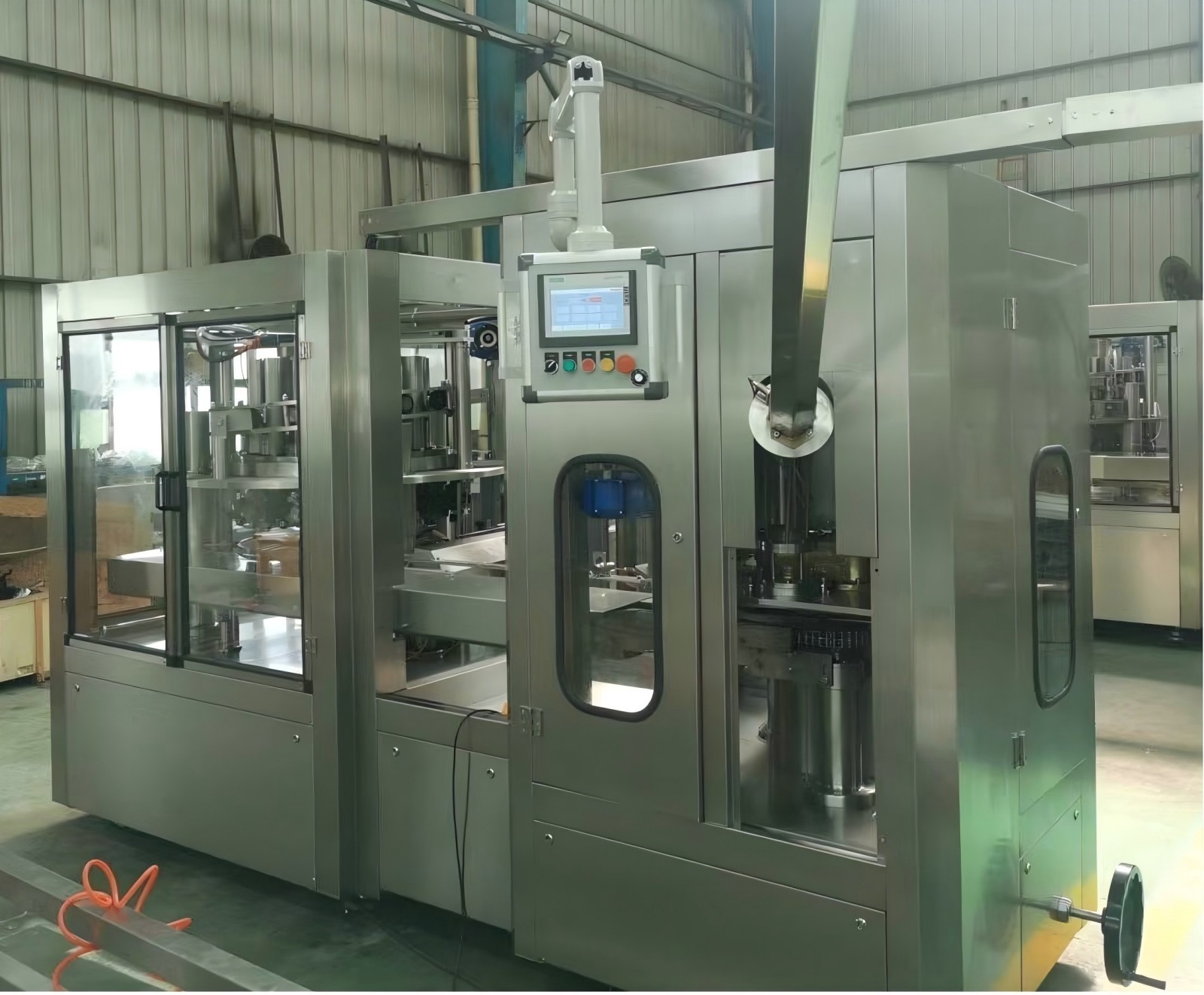

Macchina per riempire e cucire la pasta di pomodoro

Macchina riempitrice per pasta di pomodoro per barattoli di latta

Telaio

• La piastra del piano di lavoro deve essere realizzata in materiale Q235 con uno spessore di δ 35;
• Il telaio a trave adotta un tubo quadro in acciaio inossidabile 201;
• La piattaforma deve essere lavorata in un piano complessivo di δ 30 tramite una fresatrice a portale dopo la saldatura complessiva, e la piattaforma deve essere piatta senza concavo-convesso;
• Il tavolo è rivestito con un pannello in acciaio inossidabile SUS304 per la prevenzione della ruggine.

Dispositivo di alimentazione barattoli vuoti

• Nastro trasportatore di ingresso e uscita barattoli lungo 2 metri, piastra laterale SUS304;
• Catena a maglie piane resistente all'usura;
• Rilevamento barattoli in entrata (regola automaticamente la velocità di funzionamento dell'apparecchiatura in base alle condizioni dei barattoli in entrata), dispositivo di intercettazione automatica dei barattoli.

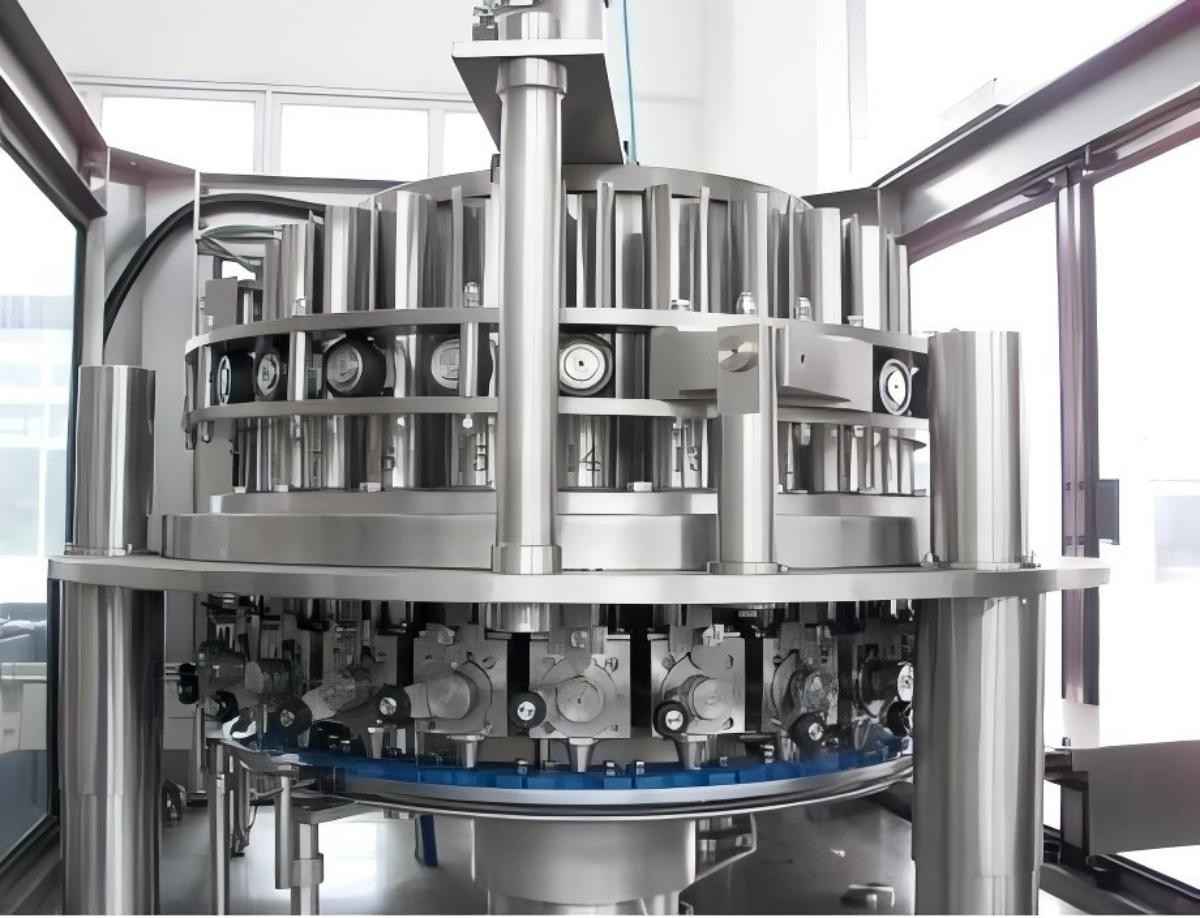

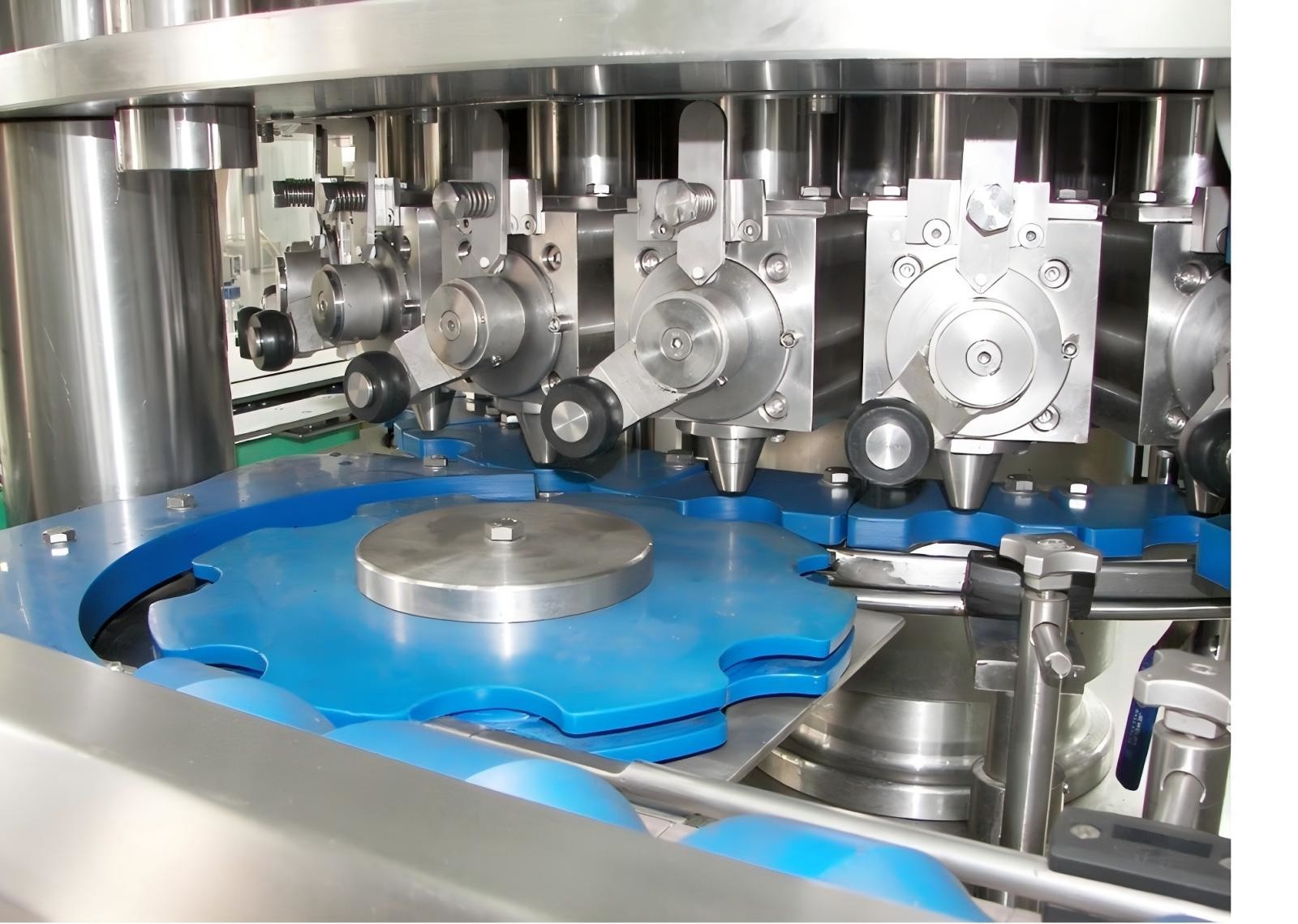

Sistema di riempimento

• Il cilindro del pistone è lavorato con tubo di levigatura personalizzato SUS304, con parete interna liscia e finitura di 0,4-0,8. È resistente alla corrosione e all'abrasione;
• L'anima della valvola è lavorata in SUS304, la superficie è temprata da HRC45-50 e viene aggiunta la rettifica rotonda esterna, e la finitura è 0,8. Anelli di guida in Teflon alle estremità anteriore e posteriore proteggono l'anima della valvola dall'attrito diretto con la sede della valvola;
• La sede della valvola SUS304 è fusa integralmente, internamente arrotondata, con una finitura di 0,8. Anelli di guida in Teflon alle estremità anteriore e posteriore proteggono l'anima della valvola dall'attrito diretto con lo stelo del pistone;
• Lo stelo del pistone è realizzato in SUS304, con design della sezione di tenuta rimovibile, che può regolare leggermente il volume di riempimento. Anelli di guida in Teflon alle estremità superiore e inferiore proteggono lo stelo del pistone dall'attrito diretto con il pistone;
• Installazione rapida dell'anima della valvola a blocco a molla, che può estrarre rapidamente e facilmente l'anima della valvola e facilitare la pulizia;
• Speciale ruota di guida dello stelo del pistone rivestita in gomma, resistente all'usura.

Tramoggia prodotti e sistema di azionamento

• Il blocco cilindro è realizzato in SUS304;
• La sede dell'albero principale è realizzata in materiale SUS304 e il cuscinetto è l'albero Harbin;
• Il cuscinetto di trasmissione adotta un cuscinetto orientabile personalizzato e la maggior parte del peso della riempitrice è supportato dal cuscinetto orientabile, in modo da garantire un funzionamento stabile dell'intera macchina, garantire un riempimento accurato, ridurre il carico sull'albero principale e prolungare la durata dell'apparecchiatura;
• Il cilindro del materiale può essere dotato di dispositivo di isolamento a serpentina e dispositivo di miscelazione;
• Alimentazione valvola a sfera pneumatica in acciaio inossidabile SUS 304;
• Tubo flessibile ad alta pressione per uso alimentare

• Il volume di riempimento è regolato elettricamente e fornito con volantino per la regolazione fine;
• L'altezza di riempimento è regolata elettricamente e fornita con un volantino per la regolazione fine;
• Il dispositivo di commutazione del riempimento adotta una base in piastra di acciaio inossidabile ispessita, blocchi di guida PTFE superiori e inferiori, interruttore di controllo del cilindro, stabile e durevole.

Sistema di controllo

• Rilevamento delle condizioni del barattolo in entrata: se il serbatoio in entrata è discontinuo, il serbatoio verrà automaticamente decelerato e interrotto;
• Interruzione del barattolo senza barattolo;
• Interrompere i barattoli e non aprire la valvola quando il cilindro è a bassa temperatura;
• Ridurre la velocità e interrompere i barattoli in caso di basso livello del liquido;
• Rilevamento della temperatura del tubo di alimentazione, nessuna alimentazione se la temperatura non soddisfa i requisiti impostati;
• Nessun riempimento senza barattolo, valvola automatica on/off;
• Il sensore di temperatura adotta il marchio LEG e il sensore fotoelettrico adotta il marchio di stock in Germania.

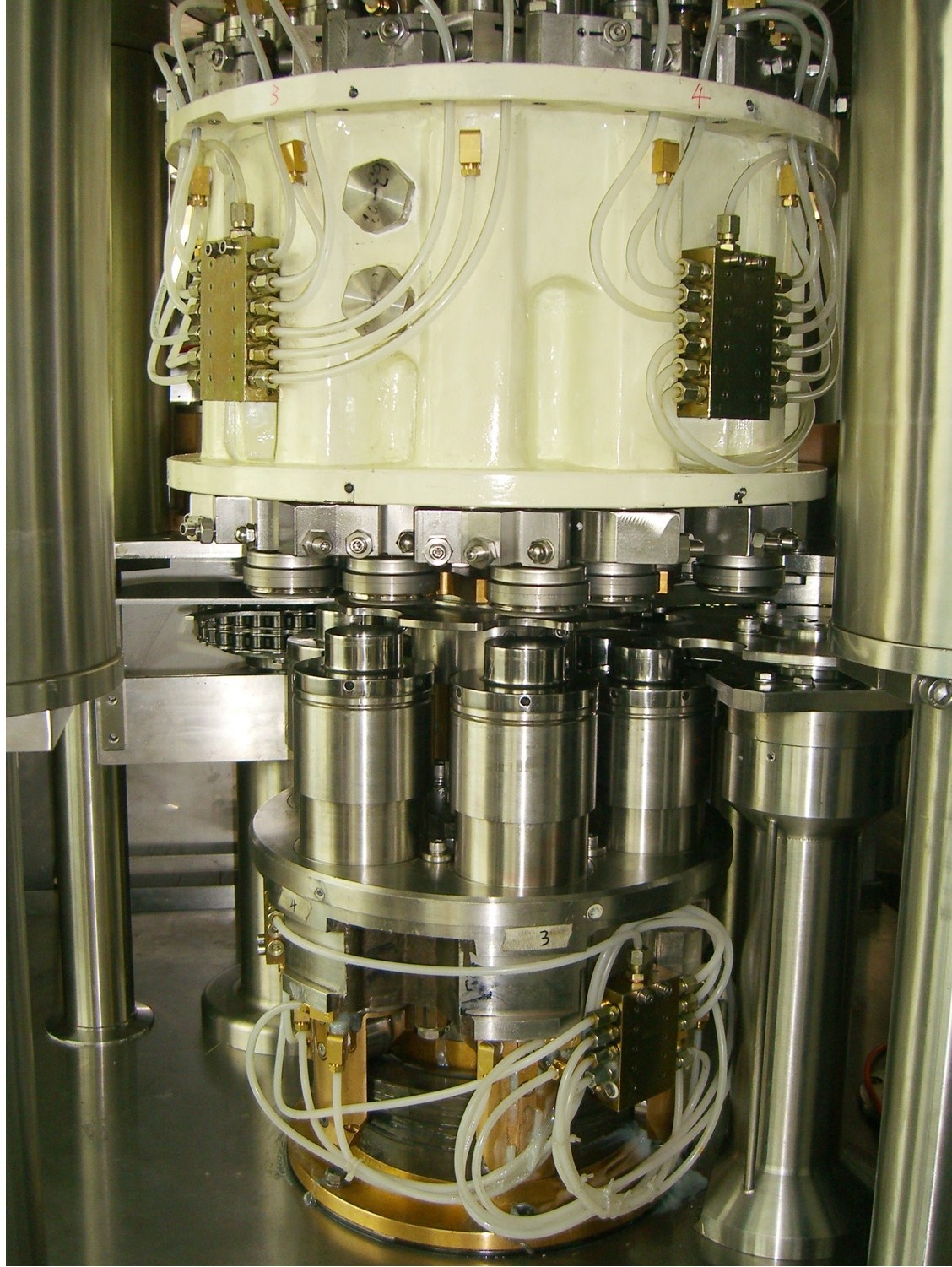

Aggraffatrice

Telaio

• Piastra di base Q235, δ 30 piastra intera, finitura nel piano complessivo di δ 28, la superficie del tavolo è piatta senza concavo-convesso;
• Pannello operativo Q235, δ 40 piastra intera, finitura in piano complessivo δ 38, superficie piana senza concavo-convesso. Coprire il pannello in acciaio inossidabile per la prevenzione della ruggine;
• Piastra intermedia SUS304, δ 18 piastra intera, finitura in piano complessivo δ 16, superficie piana senza concavo-convesso;
• Piastra superiore Q235, δ 30 piastra intera, finitura nel piano complessivo di δ 28, la superficie del tavolo è piatta senza concavo-convesso.

• Il materiale SUS304 (4 pezzi) è adottato per il mandrino di sollevamento;
• L'asta a vite di sollevamento è realizzata in materiale H62 (4 pezzi);
• Regolazione elettrica con volantino per la regolazione fine.

Torretta superiore

• Fusione integrale T300, lavorazione di precisione;
• Tutti i cuscinetti sono importati con imballaggio originale come SKF/NSK/INA/IKO/FAG;
• L'albero del mandrino e l'albero di trasmissione sono realizzati in materiale 38CrMoAlA, resistente alle alte temperature, alle alte pressioni e alla corrosione;
• Rulli e mandrini prodotti a Taiwan;
• Coperchio protettivo in acciaio inossidabile;
• La camma adotta 20crMnTi, temprata sottovuoto HRC55-60.

Torretta inferiore

• Forgiatura e lavorazione di precisione del materiale SUS304;
• Il cilindro di supporto è realizzato in materiale ZQSn10-1 e il manicotto del cilindro è realizzato in materiale SUS304;
• Piastra di supporto rimovibile per una sostituzione rapida e comoda;
• La camma è realizzata in materiale 20crMnTi e temprata sottovuoto HRC55-60;
• Coperchio protettivo in acciaio inossidabile.

Sistema di alimentazione barattoli

• Catena di spinta laterale in acciaio inossidabile personalizzata;
• Guida di scorrimento UHM;
• Interruttore fotoelettrico Sick ad alta precisione Ø30;
• Alloggiamento integrale in acciaio inossidabile.

Sistema di caduta coperchi

• Guida coperchi lucidata SUS304;
• Cilindro SUS304 per coperchi;
• Riduttore speciale per la separazione dei coperchi ad alta velocità;
• Nessun rilevamento coperchi per la fessura di stoccaggio dei coperchi (allarme e arresto senza coperchi);
• Rilevamento caduta coperchi (allarme e arresto se c'è il barattolo ma non il coperchio).

Azionamento motore

• Motori ABB o Siemens;
• Riduttore QIANGZHU;
• Albero di trasmissione universale per impieghi gravosi.

Sistema di controllo

• Rilevamento all'ingresso del barattolo e coperchio di alimentazione automatico per il barattolo in entrata;
• Rilevamento sul lotto di stoccaggio dei coperchi, arresto dei barattoli se non ci sono coperchi;
• Rilevamento barattoli bloccati (≤ 3 barattoli);
• Il sensore fotoelettrico deve essere del marchio tedesco SICK;
• Armadio di controllo in acciaio inossidabile;
• Armadio operativo sospeso indipendente;
• Scatola pulsanti elettrici speciali per la messa in servizio;
• PLC Siemens, touch screen Weinview;
• Convertitore di frequenza Danfoss;
• Apparecchi a bassa tensione Schneider;
• Componenti pneumatici SMC o AIRTAC;
• Relè di livello professionale;
• Modulo remoto (in grado di diagnosi remota e modifica del programma);
• Tutti i parametri delle apparecchiature elettriche e dei sensori vengono visualizzati sul touch screen per la diagnosi e la regolazione.

Manuale operativo;

Disegno di installazione;

Strumenti di allegato
