Linea di produzione di pasta di pomodoro 3 tonnellate / ora o capacità e dimensioni personalizzate

Io.... Riassunto della proposta di progetto

1- schema di progettazione e condizioni:3T/H impianto di miscelazione di pasta di pomodoro e linea di produzione di conserve.

2Descrizione tecnica:

2.1 Categoria: impianto di miscelazione di pasta di pomodoro e linea di produzione di conserve

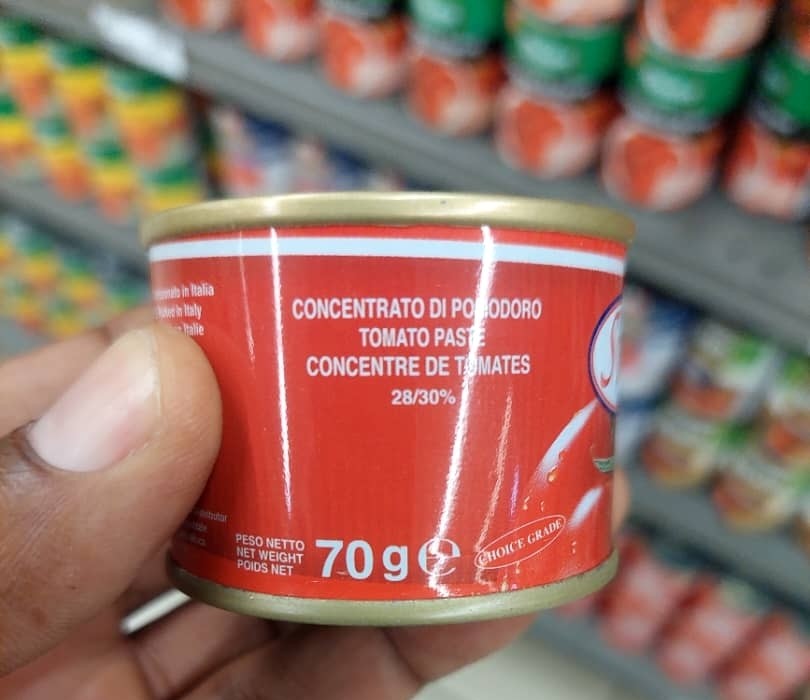

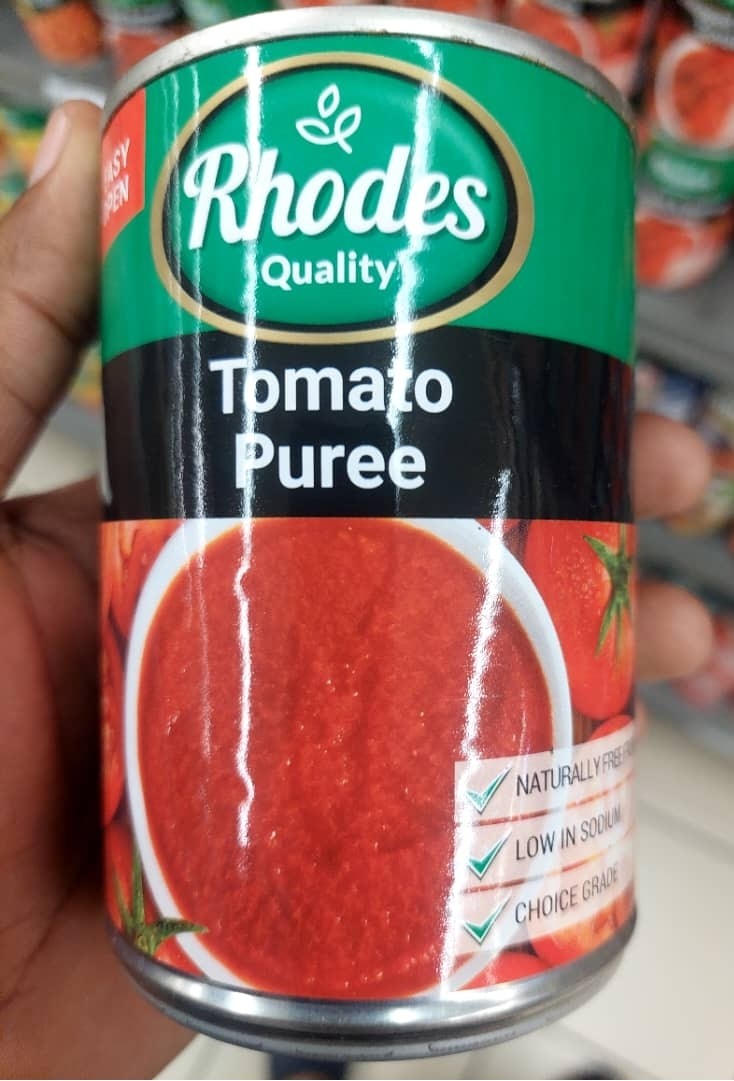

2.2 Forma di imballaggio: lattina da 70 g e lattina da 410 g.

2.3 Capacità di produzione: 3 tonnellate/ora, 600 CPM per lattine da 70 g, 120 CPM per le lattine da 410 g.

2.4 Sistema di miscelazione e batchage a vuoto

2.5 Macchine combinate automatiche di riempimento e cucitura

2.6 I sistemi di trasporto utilizzano motori a marchio famoso con controllo della velocità di frequenza, per migliorare la stabilità di funzionamento continuo della linea di produzione;in modo da ridurre al minimo il tempo di manutenzione e aumentare l'efficienza della linea di produzione.

2.7 Il sistema di controllo di ciascuna sezione è dotato di elementi di rilevamento e fotoelettrici per ottenere un controllo e un controllo di collegamento più efficaci.

2.8 Prestazioni dell'apparecchiatura: elevato grado di automazione, stabilità continua, sicurezza e affidabilità.

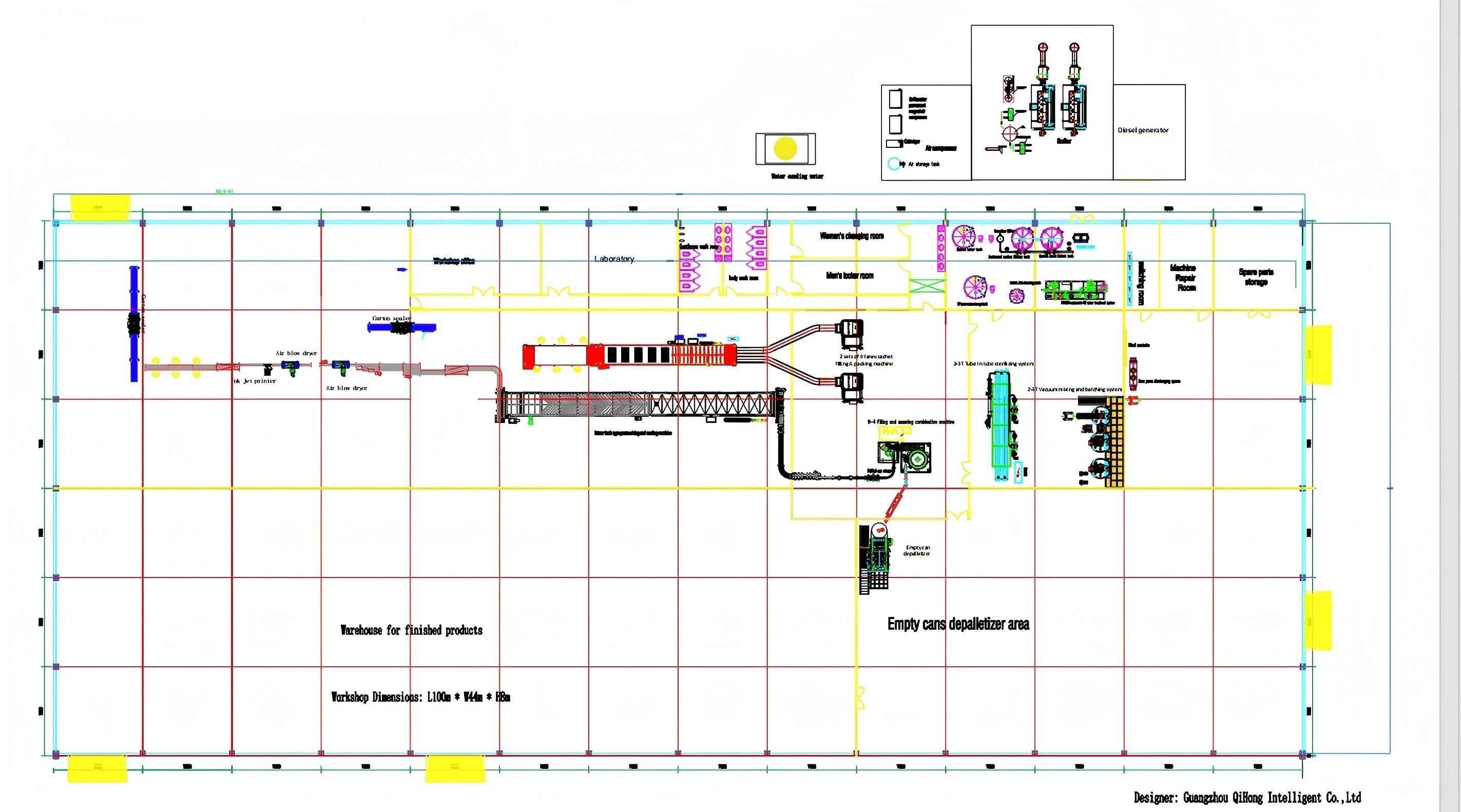

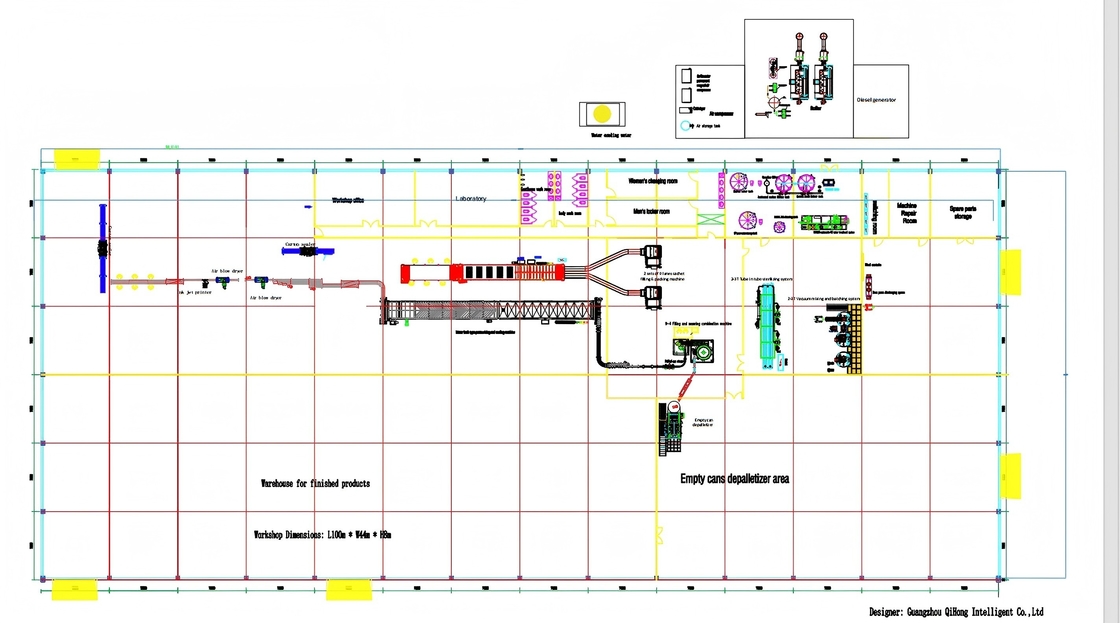

2.9 realizzerà disegni gratuitamente sulla base del disegno dell'officina fornito dal cliente e invierà disegni per la documentazione del cliente, compresi disegni come il layout delle attrezzature;disegno del tracciato delle tubazioni, diagramma di flusso di elaborazione, disegno di distribuzione del controllo elettrico, ecc.

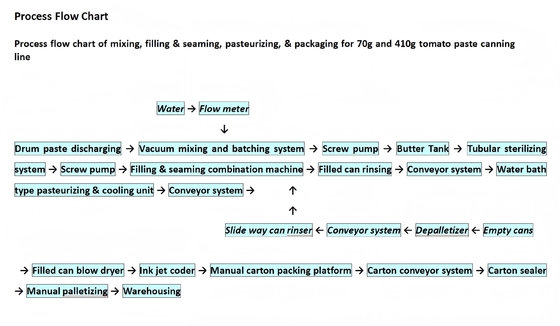

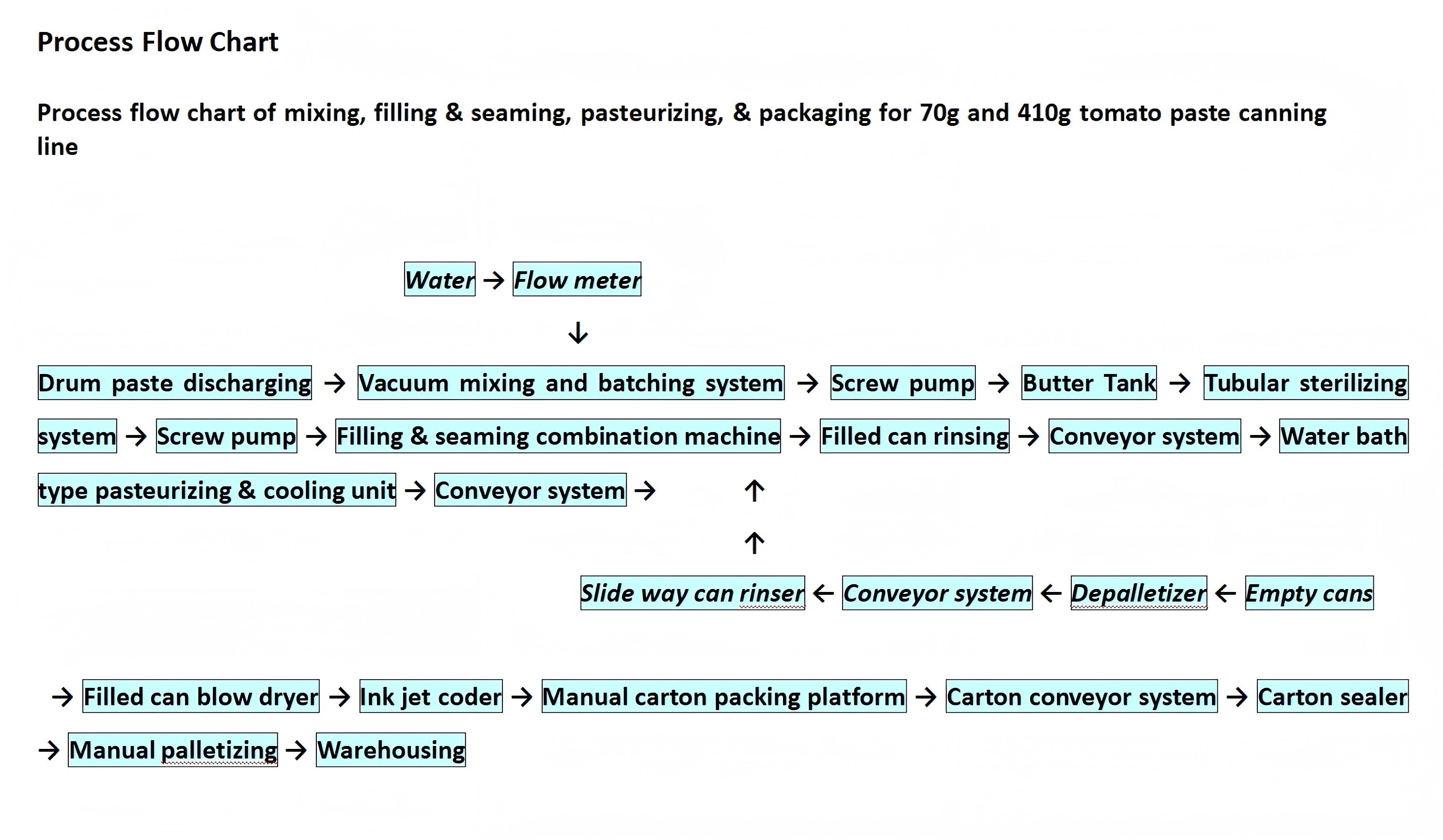

Ⅱ. PRocess Flow Chart

Schema di flusso dei processi di miscelazione, riempimento e cucitura, pastorizzazione e confezionamento per la linea di conservazione della pasta di pomodoro da 70 g e 410 g

Acqua → Misuratore di portata

↓

Drum paste discharging → Vacuum mixing and batching system → Screw pump → Butter Tank → Tubular sterilizing system → Screw pump → Filling & seaming combination machine → Filled can rinsing → Conveyor system → Water bath type pasteurizing & cooling unit → Conveyor system →       ↑

↑

Slide way può risciacquare ← sistema trasportatore ← Depalletizer ← lattine vuote

→ Asciugatrice a soffiatura → Codificatore a getto d'inchiostro → Piattaforma di imballaggio manuale in cartone → Sistema trasportatore in cartone → sigillante in cartone → Palettizzazione manuale → Immagazzinaggio
